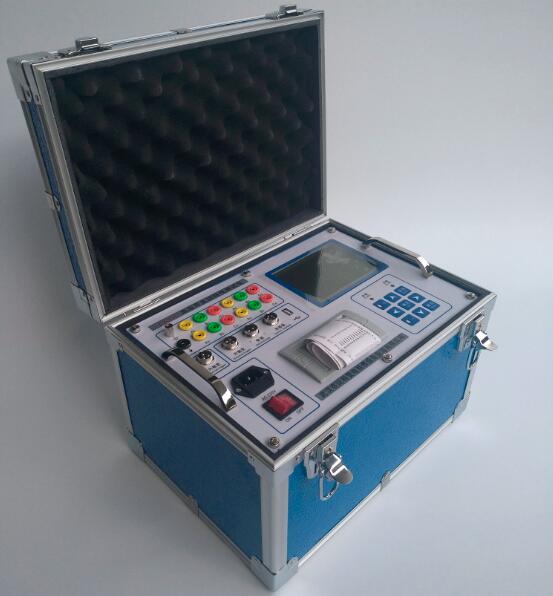

FKGC系列高壓開關動作特性測試儀是為適應現場測 試高壓開關動作特性的需要，開發研制的專用儀器，適用于各種戶內、戶外少油、多油開關、真空開關、六氟化硫開關的機械動作特性測試。
組件及附件
---測試儀主機
---鉗形電流測試線、鉗形電壓輸出線
---電源線、接地線、保險等
FKGC系列高壓開關動作特性測試儀是為適應現場測試高壓開關機械動作特性的需要，開發研制的專用儀器，適用于各種戶內、戶外少油、多油開關、真空開關、六氟化硫開關及帶有石墨觸頭開關（選配功能）的機械動作特性測試。
測試項目包括
1、時間測試：6/12 路斷口的固有分、合閘時間，同相同期、相間同期。
2、重合閘測試：每斷口的合分，分合，分合分過程時間：
剛分時間、剛合時間、二合時間、分?jǐn)鄷r間、無電流時間值。
3、彈跳測試：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形 ; 每斷口的分閘反彈幅值。
4、速度測試：剛分、剛合速度，最大速度，時間－行程特性曲線。
5、行程測試：總行程，開距，超行程，過沖行程，反彈幅值。
6、電流測試：分、合閘線圈的分、合閘電流值、電流波形圖。
7、動作電壓：機內提供有數字式可調斷路器動作電源，可進行低電壓動作試驗，測量斷路器的動作電壓值。
1、適用于 SF6 開關、真空開關、油開關的機械特性試驗.
2、在 500KV 變電站旁路母線帶電的情況下，也能進行測試
3、開關動作一次，得到開關機械特性試驗所有數據及相應的波形圖譜，并可自動存儲和打印.
4、帶有液晶對比度調節、斷電記憶保護功能.
5、測試項目包括
5.1. 時間測試：6/12 路斷口的固有分、合閘時間，同相同期、相間同期。
5.2. 重合閘測試：每斷口的合分，分合，分合分過程時間：
剛分時間、剛合時間、二合時間、分?jǐn)鄷r間、無電流時間值。
5.3. 彈跳測試：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形 ; 每斷口的分閘反彈幅值。
5.4. 速度測試：剛分、剛合速度，最大速度，時間－行程特性曲線。
5.5. 行程測試：總行程，開距，超行程，過沖行程，反彈幅值。
5.6. 電流測試：分、合閘線圈的分、合閘電流值、電流波形圖。
5.7. 動作電壓：機內提供數字可調斷路器動作電源，可進行低電壓動作試驗，測量斷路器的動作電壓值。
技術參數：
1、 FKGC產品系列型號： FKGC-I （6 路斷口） / FKGC-II （12 路斷口）/FKGC-III （12 路斷口，帶有石墨觸頭開關測試功能）
2、時間及速度測試范圍、精度：
時間：0.1ms ～ 999.99ms（或0~4000.0ms） 精度 0.5%±（1% 讀數 +2個字） 分辨率：0.1ms
速度：
1mm 傳感器 0.01 ～ 25.00m/s， 精度 ±（1% 讀數 +1個字） 分辨率：0.1m/s
0.1mm 傳感器 0.001 ～ 2.50m/s 精度 ±（2%讀數 +1個字） 分辨率：0.1m/s
3、行程測量：由選用的傳感器量限決定
4、內置直流電源：DC30 ～ 250V，10A（或20A，選配）， 短時輸出；
5、顯示：320×240 液晶屏，對比度可調
6、存儲方式：本機存儲，另帶RS232 接口存儲
7、使用條件：
供電：AC 220V ± 10%；50Hz ± 2%
環境：溫度：-10℃ ~+50℃ 濕度：≤ 90%，無凝露
8、傳感器配置：
位移角度傳感器 1只
角度傳感器 1只
萬能磁性底座 1只
9、 尺寸：約380×280×300mm
10、重量：10kgs
